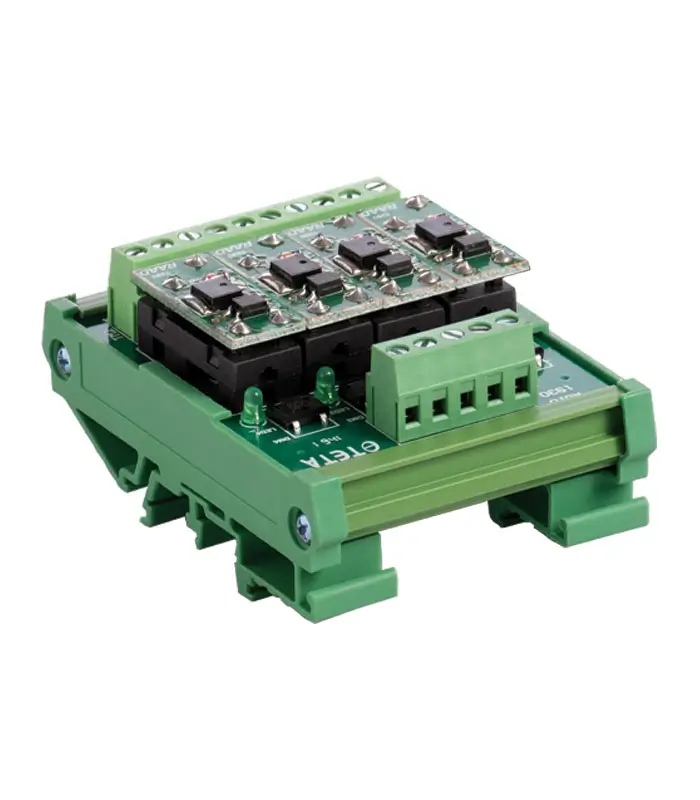

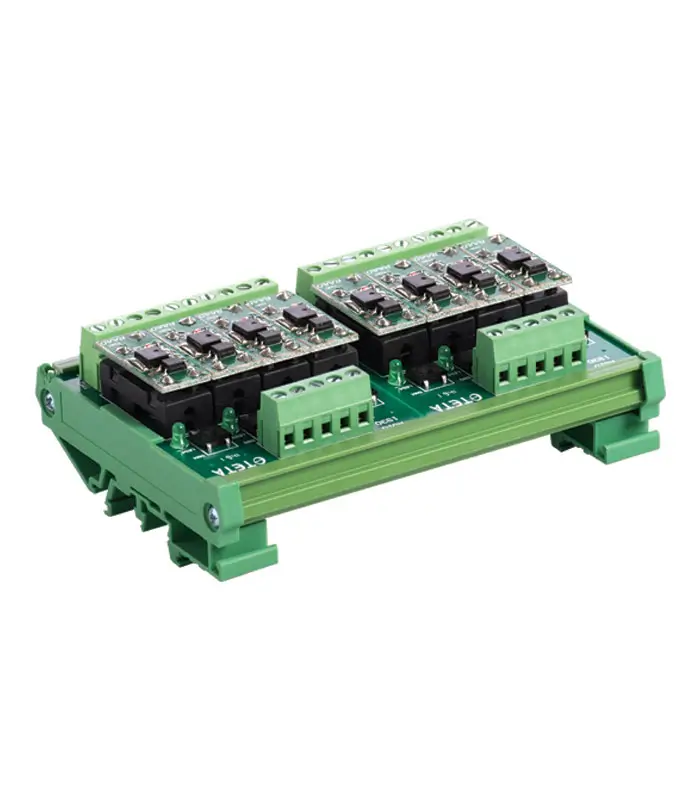

کارت ترانزیستوری تتا 4-8-12 کاناله 24 ولت

کارت ترانزیستوری چیست؟

کارت ترانزیستوری شامل تعدادی ترانزیستور می باشد که بر روی یک برد الکترونیکی قرار گرفته اند و می توانند با دریافت فرمان، قطع و وصل شوند.

کاربردهای کارت ترانزیستوری:

از کارت ترانزیستوری برای اهداف مختلفی در اتوماسیون صنعتی استفاده می شود مانند اتصال به PLC.

PLC ها می توانند دارای دو نوع خروجی رله ای و ترانزیستوری باشند.

خروجی های رله ای قابلیت سوئیچ زنی(قطع و وصل) با آمپر بالا ( 2 ، 5 و 10 آمپر) و تعداد قطع و وصل پایین را دارند . در مقابل خروجی ترانزیستوری با آمپر خیلی پایین و تعداد سوئیچ زنی (قطع و وصل )بالا (مثلا 1000 قطع و وصل در ثانیه )می باشد.

برای ایزوله کردن خروجی های PLC از مصرف کننده می توان از کارت ترانزیستوری استفاده نمود تا اگر اتصالی و یا مشکلی در مصرف کننده به وجود آمد، به خروجی PLC صدمه نزند .

شرکت تتا الکتریک دارای سه نوع کارت ترانزیستوری برند تتا با ظرفیت های مختلف(4، 8 و 12 کانال) می باشد.

آشنایی مقدماتی با مشخصات فنی کارت ترانزیستوری تتا :

1-1تحریک ورودی و جریان خروجی

– تحریک ورودی کارت های ترانزیستوری تتا با 24 ولت ACیا DCاست.

– ورودی کارت ترانزیستوری تتا بدون پلاریته است یعنی در برابر جا به جا بودن مثبت و منفی سیم های برق مقاوم است.

– کارت های ترانزیستوری تتا NPN با فرکانس خروجی 7KHz و جریان 420mA می باشند.

1-2 ابعاد کارت ترانزیستوری

1-3مزایای کارت ترانزیستوری تتا :

– مجهز به LED نمایشگر وضعیت ترانزیستورها

– ترانزیستورها از همدیگر مستقل هستند. برای مثال در یک کارت 12 ترانزیستوری(12 کاناله) اگر یکی از ترانزیستورها خراب شود، نیازی به تعویض کل کارت نیست بلکه فقط همان یک ترانزیستور خراب جدا شده و جایگزین می شود.

– قابلیت نصب روی ریل را دارند. (ریل یک قاب است که برای نصب راحت تر این محصول در مکان های مختلف استفاده می شود.)

– تحریک بوبین بدون در نظر گرفتن پلاریته مثبت و منفی (به دلیل داشتن پل دیودی سر راه ورودی، این محصول بدون پلاریته هستند، یعنی در برابر جا به جا شدن مثبت و منفی سیم های برق مقاوم هستند.)

– قیمت مناسب ، کیفیت بالا و طراحی منحصر به فرد
