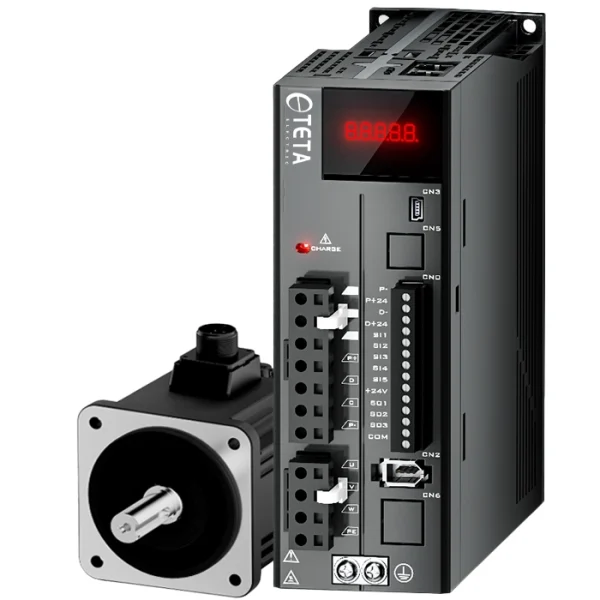

سروو موتور با درایو 1.5 کیلووات
سروو موتور با درایو 1.5 کیلووات TDL2
Back to products

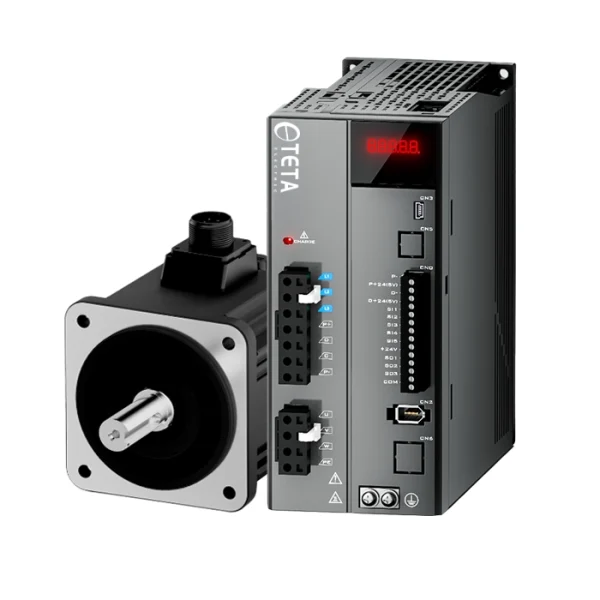

سروو موتور 2.3 کیلووات
سروو موتور بادرایو 2.3کیلووات TDL2 تتا
Click to enlarge

سروو موتور با درایو ترمزدار 1.5 کیلو وات TDL2

دسته:
  • پاسخ دینامیکی و کنترل حلقه بسته
  • پهنای باند حلقه سرعت: تا   2.8 KHz
  • الگوریتم‌های حذف ارتعاش و تشخیص خودکار فرکانس تشدید
  • ترمز دینامیکی داخلی استاندارد
  • مجهز به انکودر مطلق مغناطیسی با 17 بیت رزولوشن
  • پشتیبانی از پالس خارجی/موقعیت داخلی، سرعت خارجی/سرعت سه قسمتی داخلی، حالت‌های کنترل گشتاور داخلی
  • قابلیت دریافت پالس بصورت: Pulse+ Direction, AB phase pulse, CW/CCW
  • پشتیبانی از عملیات Homing با ارائه 8 مدل متفاوت
  • پشتیبانی ازتوابع تخمین اینرسی بار و حذف فرکانس رزونانس
  • پشتیبانی از مد Auto tuning
  • مجهز به نرم افزار کاربرپسند و حرفه‌ای TETA SERVO EDITOR
  • پشتیبانی از شبکه مدباس RS-232 , RS-485
  • مجهز به 3 ورودی دیجیتال
  • مجهز به 3 خروجی دیجیتال
  • ماکزیمم فرکانس پالس ورودی بصورت open collector 200KPPS
  • ماکزیمم فرکانس پالس ورودی بصورت تفاضلی 500KPPS
  • ماکزیمم فرکانس پالس ورودی بصورت Line Drive 2MPPS
  • موتور با کلاس عایقی F
ثبت سفارش محصول

معرفی

سروو موتور با درایو ترمزدار 1.5 کیلو وات TDL2 تتا یک راهکار کنترلی پیشرفته برای کاربردهای صنعتی است که در آن‌ها توقف ایمن، دقت بالا و پاسخ دینامیکی سریع اهمیت حیاتی دارد. وجود ترمز دینامیکی داخلی این امکان را فراهم می‌کند که در زمان قطع برق یا توقف اضطراری، موقعیت محور بدون لغزش حفظ شود؛ ویژگی‌ای بسیار مهم برای ماشین‌آلات حساس و خطوط تولید پیوسته.

این سروو موتور با بهره‌گیری از کنترل حلقه بسته پیشرفته و پهنای باند حلقه سرعت تا 2.8kHz، حرکتی پایدار، نرم و بدون نوسان را حتی در شرایط بار متغیر تضمین می‌کند.

ویژگی‌های سروو موتور با درایو ترمزدار 1.5 کیلو وات TDL2 تتا

1.کنترل دقیق با مدهای کاری متنوع

سروو موتور TDL2 با استفاده از PWM و کنترل جریان سینوسی، حتی در شرایط بار متغیر عملکرد پایدار و بدون نوسان ارائه می‌دهد.

2.انکودر 17 بیتی برای دقت بالا

بهره‌گیری از انکودرهای 17 بیتی، دقت موقعیت را تا حد میکرونی افزایش داده و آن را برای سیستم‌های CNC و رباتیک پیشرفته ایده‌آل می‌سازد.

3.سیستم‌های حفاظتی و ایمنی پیشرفته

  • محافظت در برابر اضافه‌بار

  • محافظت در برابر افزایش دما

  • محافظت در برابر اتصال کوتاه

این امکانات باعث افزایش عمر مفید و ایمنی دستگاه می‌شوند.

4.پشتیبانی از پروتکل Modbus RTU

سروو درایو TDL2 با پشتیبانی از Modbus RTU امکان ارتباط سریع و آسان با PLC و سایر تجهیزات اتوماسیون صنعتی را فراهم می‌کند.

5.فناوری‌های حذف لرزش و جذب انرژی برگشتی

  • فیلتر خودکار لرزش برای کاهش ارتعاشات مکانیکی

  • مقاومت ترمز داخلی و خارجی برای جذب انرژی برگشتی

6.کاربردهای سروو موتور با درایو ترمزدار 1.5 کیلو وات TDL2

این محصول برای سیستم‌هایی طراحی شده که ایمنی و دقت، اولویت اصلی آن‌هاست، از جمله:

  • ماشین‌آلات CNC

  • سیستم‌های رباتیک

  • خطوط اتوماسیون صنعتی

  • تجهیزات کنترل حرکت پیشرفته

قیمت و خرید سروو موتور با درایو ترمزدار 1.5 کیلو وات TDL2

 برای استعلام قیمت ، دریافت مشاوره فنی و ثبت سفارش با کارشناسان فروش تتا تماس بگیرید.

                                                                                                خرید سروو موتور با درایو ترمزدار 1.5 کیلووات TDL2

کاربردهای سروو درایو TDL2

  • ماشین‌آلات CNC

  • سیستم‌های روباتیک

  • خطوط اتوماسیون صنعتی

  • سیستم‌های کنترل حرکت پیشرفته

0.1~3.0

Power range(kW)

Basic specification

Single phase٫three-phase AC200~240V, 50Hz٫60Hz: Three phase AC380V~440V, 50Hz٫60Hz

Input power supply

17bit٫19bit٫23bit communication encoder

Encoder feedback

Three phase full wave rectification IPM, PWM control, sine wave current drive mode

Control method

Operation:-10°C~40 °C (no condensation)٫storage: -20°C~60°C(no condensation)

Ambient temperature

Usage environment

Operation٫Storage: below 90%RH (no condensation)

Ambient humidity

4.9m٫s² / 19.6m٫s²

Vibration٫impact resistance

no

Electronic cam

Function

Overvoltage, undervoltage, overheating, overcurrent, overload, overspeed, analog input abnormality,
excessive position deviation, output short circuit, encoder abnormality, regeneration abnormality protection, overtravel  protection, oscillation protection, phase loss protection, etc

Protection function

standard configured

Dynamic brake

RS232: Standard Modbus RTU protocol
RS485: Standard Modbus RTU protocol

Communication function

750W~3.0kW with built-in resistor

Braking resistor

5-digit LED indicator light, power indicator light, 4 operation buttons

Display and operation

no

Output form

Position output

no

Frequency division function

yes

Collector
Z-phase output

no

Analog input

3channels (750Wand below)
5channels (above750W)

Digital input (SI)

I٫O signal

Servo enable, alarm clear, prohibit forward rotation, prohibit reverse rotation, torque limit selection, internal speed selection, mode switching,  pulse input prohibition, zero speed lock, position deviation clearing, internal position step change signal, internal control mode direction

3 channels

Digital output (SO)

Positioning completed, servo ready, alarm output, torque limit output, same speed detection,  rotation detection, speed reached, brake release output, warning output

Collector open circuit: 200kpps(optocoupler)  Differential input: 500kpps (optocoupler)

Maximum input pulse frequency

Position control mode

3.3V-5V٫18-24V pulse+direction,
 AB phase pulse, CW٫CCW signal

Pulse command mode

External pulse٫internal position

Control mode

0~100% (set resolution to 1%)

Feedforward compensation

1~65535 instruction units (set resolution to 1 instruction unit)

 Positioning completed width setting

1٫65530≤B٫A≤65535

Electronic gear ratio

Analog speed control (only supported by TDK2), internal three-stage speed, extemal speed mode

Control mode

Speed Control mode

Low-pass filter, smoothing filter

Command  smoothing mode

no

Voltage range

Analog Input

no

 Input impedance

Internal parameters

Torque limit

When the rated external load changes from 0 to 100%: less than ±0.01% (at rated speed)

Rate of speed change

Rated voltage ±10%: 0.01% (at rated speed)

Environmental temperature 20+25C: less than 0.01% (at rated speed).

Analog torque control (only supported by TDK2), internal torque.

Control mode

Torque control mode

no

Voltage range

Analog input

no

Input impedance

Internal parameters.

speed limit

no

Communication protocol

Bus control
