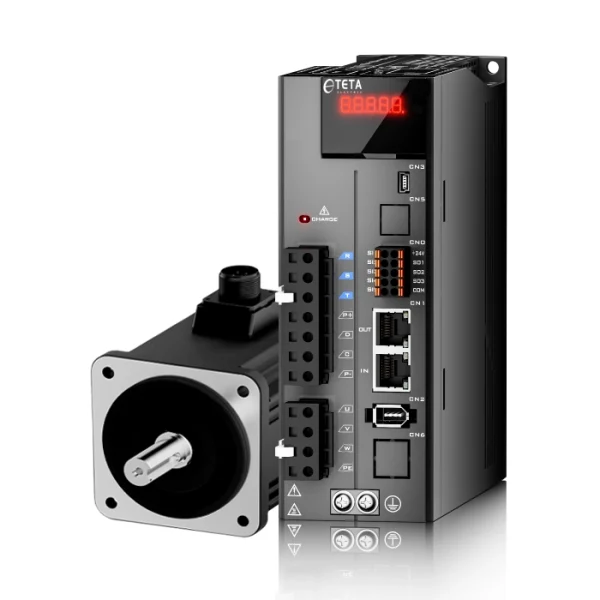

سروو موتور ترمزدار 1.5 کیلووات
سروو موتور ترمزدار 1.5 کیلووات تتا با درایو TDC2
سروو موتور 1 کیلووات تتا با درایو TDC2
خرید سروو موتور 1 کیلووات تتا
Click to enlarge

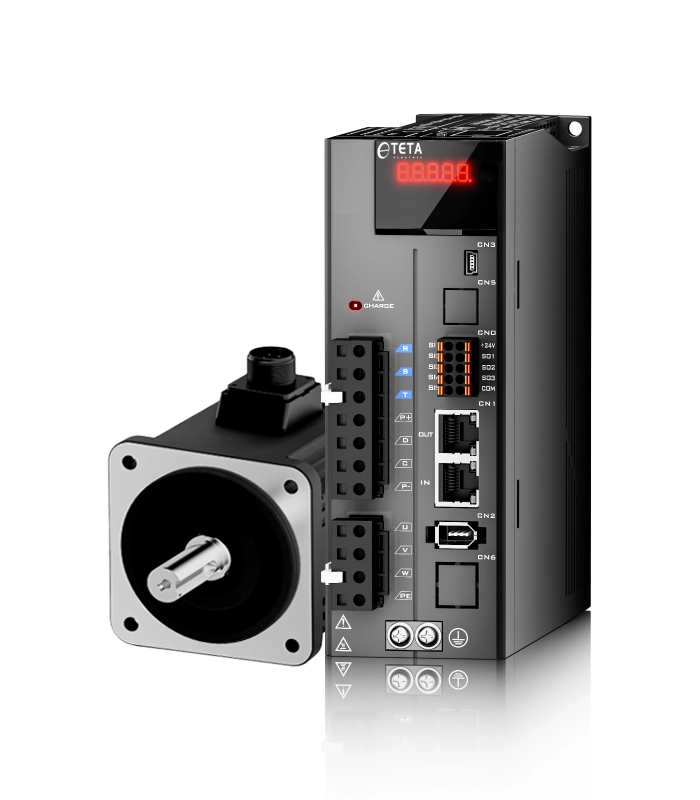

سروو موتور 1 کیلووات تتا با درایو TDC2
خرید سروو موتور 1 کیلووات تتا

سروو موتور 1 کیلووات تتا با درایو TDC2

دسته:
  • باند فرکانسی حلقه جریان/موقعیت: تا 3 kHz
  • حداقل زمان سیکل EtherCAT: تا 250 میکروثانیه برای سنکرون‌سازی با دقت بالا
  • پایداری در سرعت پایین: با رزولوشن انکدر بالا جهت جلوگیری از نوسانات سرعت (low-speed ripple)
  • تشخیص خودکار فرکانس تشدید مکانیکی
  • تضعیف ارتعاش انتهایی در سازه‌های Cantilever
  • دقت تشخیص فرکانس تشدید: افزایش 50٪ نسبت به نسل قبل
  • سرعت تشخیص ارتعاشات: کاهش 50٪ در زمان تحلیل نسبت به سری TDC1
  • ترمز اضطراری دینامیکی داخلی در شرایط آلارم یا قطع برق (short 3-phase to stop rotation)
  • حفاظت در برابر شرایط اضافه ولتاژ / جریان، اتصال به زمین ، تشخیص خطای فاز ورودی
  • طراحی بهینه در عملکرد Fail-safe برای محیط‌های صنعتی حساس
  • CSP، CSV، CST، PP / PV / PT، HM، Touch Probe
  • پروتکل ارتباطی: EtherCAT با پشتیبانی کامل از CiA 402
  • سازگار با Masterهای صنعتی: Beckhoff TwinCAT ، Codesys، Omron NJ/NX EtherCAT
  • رزولوشن انکدر مغناطیسی:(MULTI-TURN) 17-bit
  • کلاس حفاظتی IP66 / IP67
  • ساختار یکپارچه جهت کاربردهای محیطی سنگین
  • پورت‌های EtherCAT: کانکتور صنعتی RJ45
  • ترمینال‌های نصب سریع و ایمن (Plug-in)
  • درجه حفاظت بدنه درایو: IP20 (درایو) / IP66 (موتور)
ثبت سفارش محصول

معرفی

سروو موتور 1 کیلووات تتا با درایو TDC2 یکی از قدرتمندترین سروو سیستم‌های صنعتی برای کاربردهای دقیق و پرسرعت است که با بهره‌گیری از پروتکل ارتباطی EtherCAT، کنترل حرکتی بسیار سریع، پایدار و بدون خطا را فراهم می‌کند.
این سروو موتور با باند فرکانسی بالا، انکدر دقیق و طراحی صنعتی مقاوم، انتخابی ایده‌آل برای ماشین‌آلات CNC، خطوط تولید سنگین و سیستم‌های اتوماسیون پیشرفته محسوب می‌شود.

ویژگی‌ها و مشخصات فنی سروو موتور 1 کیلووات TDC2

مشخصات توضیحات
توان خروجی 1 کیلووات
باند فرکانسی حلقه جریان/موقعیت تا 3 kHz
حداقل زمان سیکل EtherCAT 250 میکروثانیه
پروتکل ارتباطی EtherCAT (CiA 402)
مدهای کنترلی CSP، CSV، CST، PP / PV / PT، HM، Touch Probe
رزولوشن انکدر مغناطیسی Multi-Turn 17-bit
کلاس حفاظتی موتور IP66 / IP67
درجه حفاظت درایو IP20
پورت ارتباطی RJ45 صنعتی (EtherCAT)

مزایای فنی سروو موتور 1 کیلووات تتا

  • پایداری بسیار بالا در سرعت‌های پایین (Low-Speed Ripple)

  • تشخیص خودکار فرکانس تشدید مکانیکی

  • تضعیف ارتعاش در سازه‌های Cantilever

  • افزایش 50٪ دقت تشخیص تشدید نسبت به سری TDC1

  • کاهش 50٪ زمان تحلیل ارتعاشات

  • ترمز اضطراری دینامیکی داخلی در زمان آلارم یا قطع برق

  • طراحی Fail-safe مناسب محیط‌های صنعتی حساس

  • حفاظت کامل در برابر اضافه ولتاژ، اضافه جریان و خطای فاز

کاربردهای سروو موتور 1 کیلووات TDC2

این سروو موتور برای سیستم‌هایی که نیاز به دقت، توان و پایداری بالا دارند مناسب است، از جمله:

  • ماشین‌آلات CNC و برش دقیق

  • خطوط تولید و مونتاژ صنعتی

  • سیستم‌های رباتیک و اتوماسیون پیشرفته

  • تجهیزات بسته‌بندی سنگین

  • ماشین‌آلات تزریق پلاستیک

خرید سروو موتور 1 کیلووات تتا

برای خرید سروو موتور 1 کیلووات با درایو TDC2 می‌توانید از طریق ثبت سفارش یا تماس با کارشناسان فروش، مشاوره تخصصی دریافت کنید تا بهترین انتخاب متناسب با کاربرد صنعتی شما انجام شود.

قیمت سروو موتور 1 کیلووات

قیمت سروو موتور 1 کیلووات تتا با توجه به نوع انکدر، امکانات کنترلی، وجود ترمز داخلی و شرایط پروژه متفاوت است. این محصول با توجه به فناوری EtherCAT و کیفیت صنعتی بالا، یکی از گزینه‌های مقرون‌به‌صرفه در رده سروو موتورهای توان بالا محسوب می‌شود.برای دریافت قیمت ویژه این محصول و مشاوره تخصصی خرید، با واحد فروش تماس بگیرید. در غیر این صورت می‌توانید با تکمیل فرم ثبت سفارش محصول، اطلاعات خود را وارد کنید تا کارشناسان ما در کوتاه‌ترین زمان با شما تماس بگیرند.

چرا سروو موتور تتا را انتخاب کنیم؟

سروو موتورهای تتا با تکیه بر کیفیت صنعتی بالا و پشتیبانی فنی قدرتمند، یکی از گزینه‌های مطمئن برای اتوماسیون صنعتی در ایران محسوب می‌شوند. این محصولات با طراحی دقیق و سازگاری کامل با سیستم‌های کنترلی مدرن، عملکردی پایدار و قابل اعتماد ارائه می‌دهند.

مزایای خرید سروو موتور تتا:

  • ۲ سال گارانتی معتبر برای اطمینان کامل از کیفیت و عملکرد محصول

  • ۱۰ سال خدمات پس از فروش جهت پشتیبانی بلندمدت پروژه‌های صنعتی

  • پشتیبانی فنی ۲۴ ساعته توسط کارشناسان متخصص اتوماسیون

  • تأمین سریع و موجودی دائمی برای تحویل در کوتاه‌ترین زمان ممکن

  • قیمت مناسب در کنار کیفیت بالا نسبت به نمونه‌های خارجی

با انتخاب سروو موتور تتا، علاوه بر بهره‌مندی از فناوری‌های روز مانند EtherCAT، یک همراه فنی مطمئن برای سال‌ها تولید پایدار در اختیار خواهید داشت.

0.1~45.0٫0.1~32.0

Power range(kW)

Basic specification

Single phase٫three-phase AC200~240V, 50Hz٫60Hz: Three phase AC380V~440V, 50Hz٫60Hz

Input power supply

17bit٫19bit٫23bit communication encoder

Encoder feedback

Three phase full wave rectification IPM, PWM control, sine wave current drive mode

Control method

Operation:-10°C~40 °C (no condensation)٫storage: -20°C~60°C(no condensation)

Ambient temperature

Usage environment

Operation٫Storage: below 90%RH (no condensation)

Ambient humidity

4.9m٫s² / 19.6m٫s²

Vibration٫impact resistance

no

Electronic cam

Function

Overvoltage, undervoltage, overheating, overcurrent, overload, overspeed, analog input abnormality,
excessive position deviation, output short circuit, encoder abnormality, regeneration abnormality protection, overtravel  protection, oscillation protection, phase loss protection, etc

Protection function

standard configured

Dynamic brake

RS232: Standard Modbus RTU protocol
EtherCAT: EtherCAT bus communication

Communication function

750W~3.0kW with built-in resistor

Braking resistor

5-digit LED indicator light, power indicator light, 4 operation buttons

Display and operation

no

Output form

Position output

no

Frequency division function

yes

Collector
Z-phase output

no

Analog input

3channels (750Wand below)
5channels (above750W)

Digital input (SI)

I٫O signal

Servo enable, alarm clear, prohibit forward rotation, prohibit reverse rotation, torque limit selection, internal speed selection, mode switching,  pulse input prohibition, zero speed lock, position deviation clearing, internal position step change signal, internal control mode direction

3 channels (belowTkW)
4 channels (11kW and above)

Digital output (SO)

Positioning completed, servo ready, alarm output, torque limit output, same speed detection,  rotation detection, speed reached, brake release output, warning output

Collector open circuit: 200kpps(optocoupler)  Differential input: 500kpps (optocoupler)  (11kW and above supported)

Maximum input pulse frequency

Position control mode

3.3V-5V٫18-24V pulse+direction,
 AB phase pulse, CW٫CCW signal

Pulse command mode

Internal position٫EtherCAT motion bus

Control mode

0~100% (set resolution to 1%)

Feedforward compensation

1~65535 instruction units (set resolution to 1 instruction unit)

 Positioning completed width setting

1٫65530≤B٫A≤65535

Electronic gear ratio

Analog speed control (only supported by TDK2), internal three-stage speed, extemal speed mode

Control mode

Speed Control mode

Low-pass filter, smoothing filter

Command  smoothing mode

no

Voltage range

Analog Input

no

 Input impedance

Internal parameters

Torque limit

When the rated external load changes from 0 to 100%: less than ±0.01% (at rated speed)

Rate of speed change

Rated voltage ±10%: 0.01% (at rated speed)

Environmental temperature 20+25C: less than 0.01% (at rated speed).

Analog torque control (only supported by TDK2), internal torque.

Control mode

Torque control mode

no

Voltage range

Analog input

no

Input impedance

Internal parameters.

speed limit

EtherCAT protocol

Communication protocol

 Bus control
