سروو موتور ترمزدار 1.5 کیلووات

سروو موتور ترمزدار 1.5 کیلووات تتا با درایو TDC2

دسته:
  • باند فرکانسی حلقه جریان/موقعیت: تا 3 kHz
  • حداقل زمان سیکل EtherCAT: تا 250 میکروثانیه برای سنکرون‌سازی با دقت بالا
  • پایداری در سرعت پایین: با رزولوشن انکدر بالا جهت جلوگیری از نوسانات سرعت (low-speed ripple)
  • تشخیص خودکار فرکانس تشدید مکانیکی
  • تضعیف ارتعاش انتهایی در سازه‌های Cantilever
  • دقت تشخیص فرکانس تشدید: افزایش 50٪ نسبت به نسل قبل
  • سرعت تشخیص ارتعاشات: کاهش 50٪ در زمان تحلیل نسبت به سری TDC1
  • ترمز اضطراری دینامیکی داخلی در شرایط آلارم یا قطع برق (short 3-phase to stop rotation)
  • حفاظت در برابر شرایط اضافه ولتاژ / جریان، اتصال به زمین ، تشخیص خطای فاز ورودی
  • طراحی بهینه در عملکرد Fail-safe برای محیط‌های صنعتی حساس
  • CSP، CSV، CST، PP / PV / PT، HM، Touch Probe
  • پروتکل ارتباطی: EtherCAT با پشتیبانی کامل از CiA 402
  • سازگار با Masterهای صنعتی: Beckhoff TwinCAT ، Codesys، Omron NJ/NX EtherCAT
  • رزولوشن انکدر مغناطیسی:(MULTI-TURN) 17-bit
  • کلاس حفاظتی IP66 / IP67
  • ساختار یکپارچه جهت کاربردهای محیطی سنگین
  • پورت‌های EtherCAT: کانکتور صنعتی RJ45
  • ترمینال‌های نصب سریع و ایمن (Plug-in)
  • درجه حفاظت بدنه درایو: IP20 (درایو) / IP66 (موتور)
ثبت سفارش محصول

معرفی

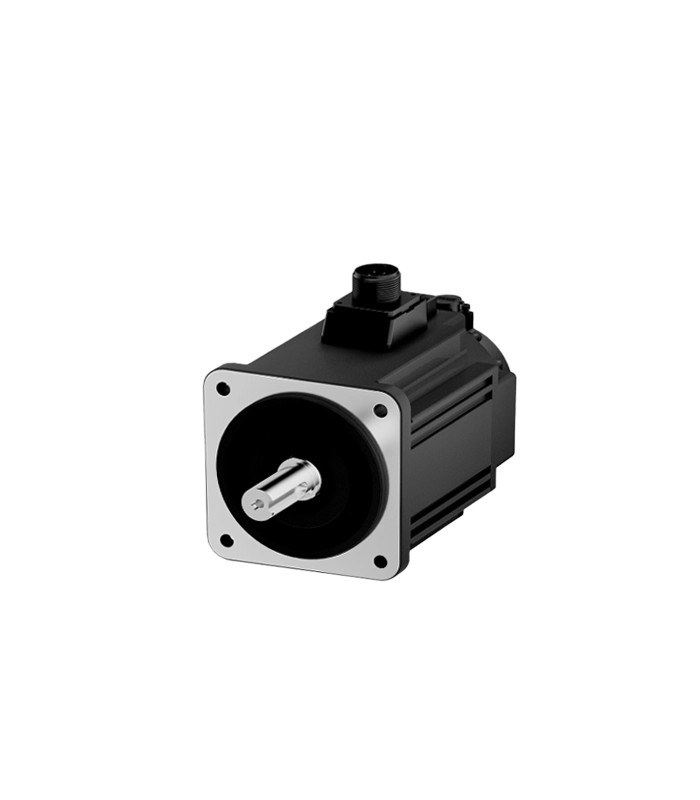

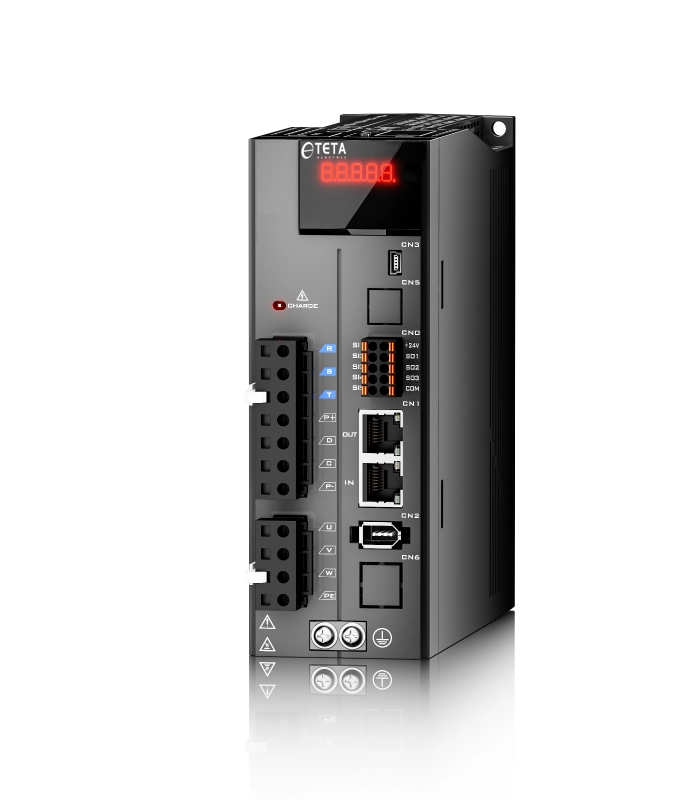

سروو موتور ترمزدار 1.5 کیلووات تتا با درایو پیشرفته TDC2، گزینه‌ای ایده‌آل برای کاربردهای صنعتی است که علاوه بر دقت حرکتی بالا، به توقف ایمن و حفظ موقعیت در شرایط اضطراری نیاز دارند. وجود ترمز داخلی (Holding Brake) در این سروو موتور باعث می‌شود در زمان قطع برق یا توقف ناگهانی، موقعیت محور به‌طور کامل حفظ شود و از بروز خطا یا آسیب به تجهیزات جلوگیری گردد.

اگر قصد خرید سروو موتور 1.5 کیلووات یا خرید سروو موتور ترمزدار تتا را دارید، این مدل با پشتیبانی از فناوری EtherCAT و استاندارد CiA 402، کنترل حرکتی سریع، دقیق و پایدار را در سیستم‌های اتوماسیون صنعتی فراهم می‌کند. این سروو موتور به‌راحتی با کنترلرهایی مانند Beckhoff، Codesys و Omron یکپارچه می‌شود و عملکردی مطمئن در خطوط تولید، ماشین‌آلات CNC و سیستم‌های رباتیک ارائه می‌دهد.

 ویژگی‌های سروو موتور ترمزدار 1.5 کیلووات با درایو TDC2

ویژگی توضیحات
باند فرکانسی حلقه جریان/موقعیت تا 3 kHz برای کنترل حرکتی بسیار دقیق و سریع
حداقل زمان سیکل EtherCAT تا 250 میکروثانیه جهت سنکرون‌سازی با دقت بالا
پایداری در سرعت‌های پایین رزولوشن بالای انکدر برای حذف نوسانات سرعت (Low-Speed Ripple)
تشخیص فرکانس تشدید مکانیکی تشخیص خودکار برای افزایش پایداری سیستم
تضعیف ارتعاشات کاهش ارتعاشات انتهایی در سازه‌های Cantilever
دقت تشخیص تشدید افزایش 50٪ نسبت به نسل قبل
سرعت تحلیل ارتعاشات کاهش 50٪ زمان تحلیل نسبت به سری TDC1
ترمز اضطراری دینامیکی توقف ایمن در شرایط آلارم یا قطع برق (Short 3-phase)
سیستم‌های حفاظتی حفاظت در برابر اضافه ولتاژ، اضافه جریان، اتصال زمین و خطای فاز
طراحی Fail-safe عملکرد ایمن برای محیط‌های صنعتی حساس
مدهای کنترلی CSP، CSV، CST، PP / PV / PT، HM، Touch Probe
پروتکل ارتباطی EtherCAT با پشتیبانی کامل از استاندارد CiA 402
سازگاری با کنترلرها Beckhoff TwinCAT، Codesys، Omron NJ/NX
نوع انکودر مغناطیسی Multi-Turn با رزولوشن 17 بیت
کلاس حفاظتی موتور IP66 / IP67 مناسب محیط‌های صنعتی سنگین
ساختار مکانیکی طراحی یکپارچه برای کاربردهای سخت صنعتی
پورت ارتباطی کانکتور صنعتی RJ45 EtherCAT
نوع ترمینال‌ها Plug-in برای نصب سریع و ایمن
درجه حفاظت بدنه IP20 (درایو) / IP66 (موتور)

کاربردهای سروو موتور ترمزدار 1.5 کیلووات

سروو موتور ترمزدار 1.5 کیلووات با درایو TDC2 برای سیستم‌هایی طراحی شده است که علاوه بر دقت و سرعت بالا، به ایمنی حرکتی و حفظ موقعیت در زمان توقف یا قطع برق نیاز دارند. وجود ترمز داخلی باعث می‌شود این مدل در کاربردهای حساس صنعتی عملکردی مطمئن و پایدار داشته باشد.

مهم‌ترین کاربردهای این سروو موتور عبارتند از:

  • دستگاه‌های CNC و ماشین‌آلات برش دقیق که نیاز به توقف ایمن محور دارند

  • خطوط بسته‌بندی و پرکن اتوماتیک با توقف‌های مکرر و کنترل موقعیت دقیق

  • ربات‌های صنعتی و بازوهای رباتیک با حرکات کنترل‌شده و ایمن

  • ماشین‌آلات تزریق پلاستیک و پرس‌های صنعتی دقیق

  • سیستم‌های جابجایی عمودی، لیفت‌ها و مکانیزم‌های بالابر

  • نوار نقاله‌ها و خطوط تولیدی که حفظ موقعیت بار اهمیت بالایی دارد

  • تجهیزات مونتاژ خودکار در صنایع غذایی، دارویی و خودروسازی

به‌طور کلی، سروو موتور ترمزدار تتا 1.5 کیلووات انتخابی ایده‌آل برای کاربردهایی است که ایمنی، دقت و پایداری حرکتی در آن‌ها نقش کلیدی دارند.

 چرا خرید سروو موتور تتا انتخابی مطمئن است؟

برند تتا (TETA) یکی از برندهای معتبر داخلی در زمینه تامین سیستم‌های سروو و اتوماسیون صنعتی است که با بهره‌گیری از فناوری روز، محصولات خود را با استانداردهای بین‌المللی عرضه می‌کند.

مزایای خرید سروو موتور تتا:

  • پشتیبانی فنی ۲۴ ساعته

  • تأمین سریع قطعات و خدمات پس از فروش

  • ۲ سال گارانتی رسمی و ۱۰ سال خدمات پشتیبانی

  • امکان خرید پک کامل سروو موتور (موتور + درایو + کابل‌ها) برای راه‌اندازی آسان و سریع

  • کیفت بالا و قیمت مناسب

قیمت سروو موتور 1.5 کیلووات تتا با درایو TDC2

قیمت سروو موتور 1.5 کیلووات تتا با درایو TDC2 بسته به نوع انکودر، امکانات جانبی و پیکربندی انتخابی متفاوت است. این مدل با بهره‌گیری از فناوری EtherCAT، پایداری حرکتی بالا و ترمز داخلی قدرتمند، یکی از گزینه‌های اقتصادی و حرفه‌ای در بازار اتوماسیون صنعتی محسوب می‌شود.
برای دریافت قیمت به‌روز سروو موتور 1.5 کیلووات و مشاوره تخصصی خرید، با کارشناسان فروش ما تماس بگیرید یا فرم سفارش محصول را تکمیل کنید.

خرید سروو موتور 1.5 کیلووات تتا با درایو TDC2

برای خرید سروو موتور 1.5 کیلووات تتا با درایو TDC2 می‌توانید از طریق فرم سفارش محصول اقدام کنید یا با کارشناسان فروش ما تماس بگیرید. تیم فنی تتا با بررسی نیاز صنعتی شما، بهترین پیکربندی سروو (موتور + درایو + کابل‌ها) را پیشنهاد می‌دهد تا عملکرد سیستم شما به حداکثر بهره‌وری برسد.

 اگر به دنبال سروو موتور قابل‌اعتماد، دقیق و با پایداری بالا هستید، همین حالا خرید خود را نهایی کنید تا سفارش شما در سریع‌ترین زمان ممکن پردازش شود.

                                                                                                                          09134277706

                                                                                                                                  03135109

0.1~45.0٫0.1~32.0

Power range(kW)

Basic specification

Single phase٫three-phase AC200~240V, 50Hz٫60Hz: Three phase AC380V~440V, 50Hz٫60Hz

Input power supply

17bit٫19bit٫23bit communication encoder

Encoder feedback

Three phase full wave rectification IPM, PWM control, sine wave current drive mode

Control method

Operation:-10°C~40 °C (no condensation)٫storage: -20°C~60°C(no condensation)

Ambient temperature

Usage environment

Operation٫Storage: below 90%RH (no condensation)

Ambient humidity

4.9m٫s² / 19.6m٫s²

Vibration٫impact resistance

no

Electronic cam

Function

Overvoltage, undervoltage, overheating, overcurrent, overload, overspeed, analog input abnormality,
excessive position deviation, output short circuit, encoder abnormality, regeneration abnormality protection, overtravel  protection, oscillation protection, phase loss protection, etc

Protection function

standard configured

Dynamic brake

RS232: Standard Modbus RTU protocol
EtherCAT: EtherCAT bus communication

Communication function

750W~3.0kW with built-in resistor

Braking resistor

5-digit LED indicator light, power indicator light, 4 operation buttons

Display and operation

no

Output form

Position output

no

Frequency division function

yes

Collector
Z-phase output

no

Analog input

3channels (750Wand below)
5channels (above750W)

Digital input (SI)

I٫O signal

Servo enable, alarm clear, prohibit forward rotation, prohibit reverse rotation, torque limit selection, internal speed selection, mode switching,  pulse input prohibition, zero speed lock, position deviation clearing, internal position step change signal, internal control mode direction

3 channels (belowTkW)
4 channels (11kW and above)

Digital output (SO)

Positioning completed, servo ready, alarm output, torque limit output, same speed detection,  rotation detection, speed reached, brake release output, warning output

Collector open circuit: 200kpps(optocoupler)  Differential input: 500kpps (optocoupler)  (11kW and above supported)

Maximum input pulse frequency

Position control mode

3.3V-5V٫18-24V pulse+direction,
 AB phase pulse, CW٫CCW signal

Pulse command mode

Internal position٫EtherCAT motion bus

Control mode

0~100% (set resolution to 1%)

Feedforward compensation

1~65535 instruction units (set resolution to 1 instruction unit)

 Positioning completed width setting

1٫65530≤B٫A≤65535

Electronic gear ratio

Analog speed control (only supported by TDK2), internal three-stage speed, extemal speed mode

Control mode

Speed Control mode

Low-pass filter, smoothing filter

Command  smoothing mode

no

Voltage range

Analog Input

no

 Input impedance

Internal parameters

Torque limit

When the rated external load changes from 0 to 100%: less than ±0.01% (at rated speed)

Rate of speed change

Rated voltage ±10%: 0.01% (at rated speed)

Environmental temperature 20+25C: less than 0.01% (at rated speed).

Analog torque control (only supported by TDK2), internal torque.

Control mode

Torque control mode

no

Voltage range

Analog input

no

Input impedance

Internal parameters.

speed limit

EtherCAT protocol

Communication protocol

 Bus control
