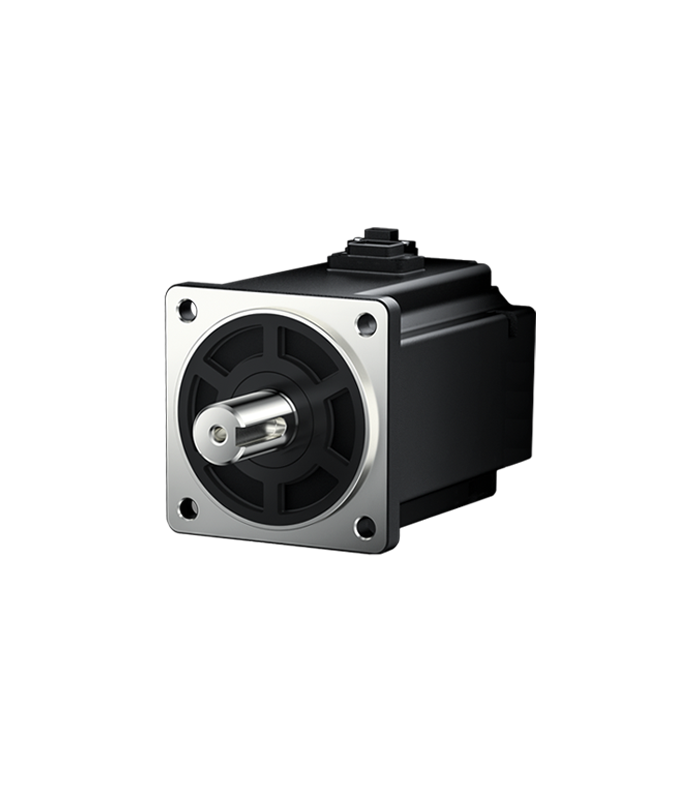

سروو موتور ترمزدار بادرایو TDC1 تتا 1کیلووات

دسته:
  • باند فرکانسی حلقه جریان/موقعیت: تا 1.5 ~2kHz
  • حداقل زمان سیکل EtherCAT: تا 1 میلی ثانیه برای سنکرون‌سازی با دقت بالا
  • پایداری در سرعت پایین: با رزولوشن انکدر بالا جهت جلوگیری از نوسانات سرعت (low-speed ripple)
  •  دقت بالا در تشخیص فرکانس تشدید
  • سرعت بالا در تشخیص ارتعاشات
  • ترمز اضطراری دینامیکی داخلی در شرایط آلارم یا قطع برق (short 3-phase to stop rotation)
  • حفاظت در برابر شرایط اضافه ولتاژ / جریان، اتصال به زمین ، تشخیص خطای فاز ورودی
  • طراحی بهینه در عملکرد Fail-safe برای محیط‌های صنعتی حساس
  • CSP، CSV، CST، PP / PV / PT، HM، Touch Probe
  • پروتکل ارتباطی: EtherCAT با پشتیبانی کامل از CiA 402
  • سازگار با Masterهای صنعتی: Beckhoff TwinCAT ، Codesys، Omron NJ/NX EtherCAT
  • رزولوشن انکدر مغناطیسی:(MULTI-TURN) 17-bit
  • کلاس حفاظتی IP66 / IP67
  • ساختار یکپارچه جهت کاربردهای محیطی سنگین
ثبت سفارش محصول

معرفی

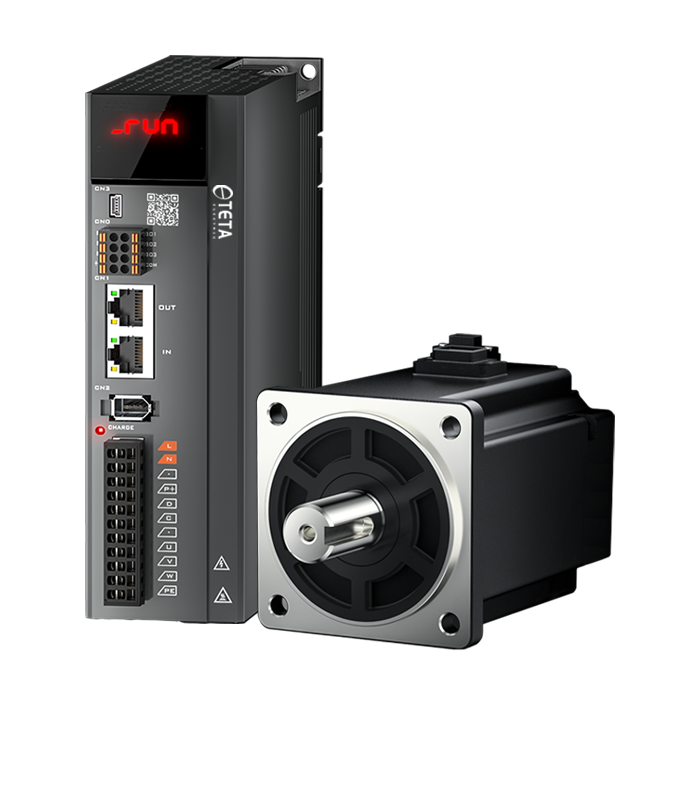

سروو موتور ترمزدار بادرایو TDC1 تتا 1کیلووات از برند معتبر TETA یک سیستم کنترل پیشرفته است که برای ارائه عملکرد دقیق، پایدار و دینامیکی بالا طراحی شده است. این سروو با استفاده از فناوری‌های نوین کنترل حرکت، قابلیت کنترل دقیق سرعت، موقعیت و گشتاور موتور را حتی در شرایط متغیر بار فراهم می‌کند.

پشتیبانی از پروتکل EtherCAT و توانایی کنترل چندین محور به‌صورت همزمان، این محصول را به انتخابی ایده‌آل برای صنایع نیازمند سرعت و دقت بالا تبدیل کرده است.

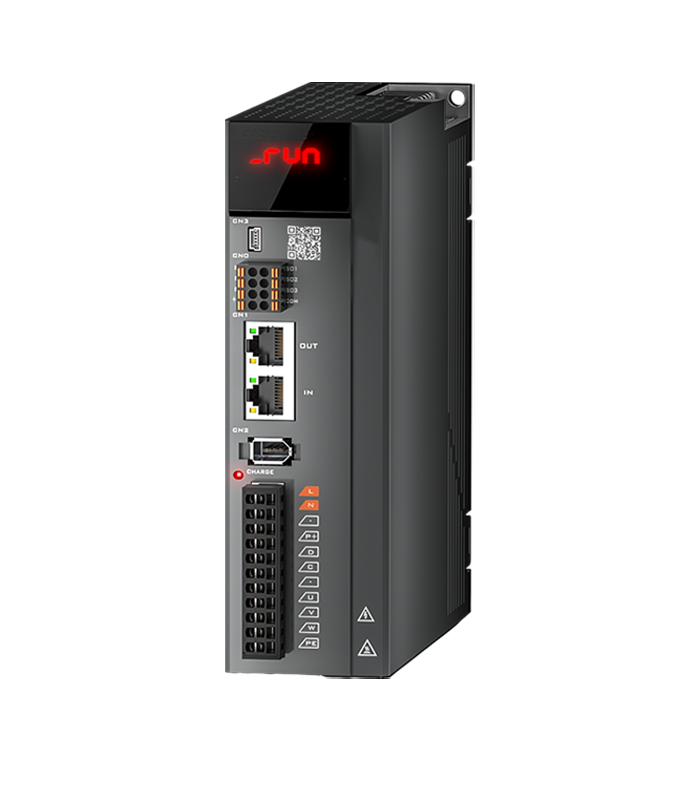

ویژگی‌های سخت‌افزاری و پردازشی درایور سروو موتور TDC1

سروو موتور های سری TDC1 با امکانات سخت‌افزاری و نرم‌افزاری قدرتمند، طیف وسیعی از نیازهای صنعتی را پوشش می‌دهند.

1. توان خروجی متغیر

این سری از درایورهای سروو موتور در محدوده توان 0.4 کیلووات تا 11 کیلووات عرضه می‌شوند و از ولتاژ ورودی تک‌فاز 220 ولت AC و سه‌فاز برای مدل‌های بزرگ‌تر پشتیبانی می‌کنند. این انعطاف‌پذیری باعث می‌شود تا در کاربردهای کوچک و بزرگ به‌خوبی مورد استفاده قرار گیرند.

2. پشتیبانی از انکودرهای 17 بیتی

استفاده از انکودر 17 بیتی موجب دقت بالای موقعیت‌یابی و کاهش خطاهای حرکتی موتور می‌شود. این ویژگی به‌خصوص در ماشین‌آلات CNC و رباتیک که دقت میلی‌متری اهمیت دارد، بسیار حیاتی است.

3. پورت‌های ارتباطی پیشرفته

درایور TDC1 با بهره‌گیری از EtherCAT و پورت RS232، امکان تبادل اطلاعات سریع و پیکربندی آسان را فراهم می‌کند. این موضوع، زمان پاسخ‌دهی سیستم را کاهش داده و قابلیت اتصال به شبکه‌های صنعتی پیشرفته را فراهم می‌کند.

4. سیستم‌های حفاظتی کامل

محافظت در برابر اضافه‌بار، اتصال کوتاه، دمای بالا و ولتاژ غیرمجاز، از ویژگی‌های امنیتی این درایور است که عمر مفید سیستم را افزایش می‌دهد و از خرابی‌های ناگهانی جلوگیری می‌کند.

گسترش‌پذیری و انعطاف‌پذیری درایور سروو موتور TDC1

کنترل چند محوره

درایورهای TDC1 به‌طور ویژه برای سیستم‌های چندمحوره طراحی شده‌اند و قابلیت هماهنگی دقیق بین محورهای مختلف را دارند. این ویژگی در خطوط تولید پیچیده، ماشین‌آلات بسته‌بندی و تجهیزات CNC بسیار کارآمد است.

سازگاری با شبکه‌های صنعتی

این محصول به‌راحتی با سیستم‌های اتوماسیون صنعتی و شبکه‌های کنترل پیشرفته ادغام می‌شوند، بدون آن‌که نیاز به تغییرات اساسی در سخت‌افزار وجود داشته باشد.

کاربردهای صنعتی درایور سروو موتور TDC1

درایورهای سروو موتور سری TDC1 به دلیل دقت بالا و عملکرد پایدار، در صنایع متعددی کاربرد دارند، از جمله:

  • ماشین‌آلات CNC با نیاز به کنترل موقعیت دقیق

  • سیستم‌های رباتیک با حرکات چندمحوره همزمان

  • خطوط بسته‌بندی پرسرعت

  • صنایع نساجی با نیاز به هماهنگی دقیق حرکت

  • فرآیندهای تولید دقیق در صنایع الکترونیک و پزشکی

جمع‌بندی

درایور سروو موتور TDC1 از برند TETA ترکیبی از فناوری پیشرفته، امنیت بالا و انعطاف‌پذیری گسترده را در اختیار کاربران قرار می‌دهد. پشتیبانی از EtherCAT، توانایی کنترل چند محور، و سیستم‌های حفاظتی کامل، این محصول را به یک انتخاب ایده‌آل برای هر محیط صنعتی تبدیل کرده است.

اگر به دنبال یک درایور سروو موتور صنعتی با دقت بالا، سرعت پاسخ‌دهی سریع و قابلیت گسترش آسان هستید، سری TDC1 یک گزینه ممتاز برای شما خواهد بود.برای اطلاع از قیمت خرید با واحد فروش ما در ارتباط باشید.

0.1~45.0٫0.1~32.0

Power range(kW)

Basic specification

Single phase٫three-phase AC200~240V, 50Hz٫60Hz: Three phase AC380V~440V, 50Hz٫60Hz

Input power supply

17bit٫19bit٫23bit communication encoder

Encoder feedback

Three phase full wave rectification IPM, PWM control, sine wave current drive mode

Control method

Operation:-10°C~40 °C (no condensation)٫storage: -20°C~60°C(no condensation)

Ambient temperature

Usage environment

Operation٫Storage: below 90%RH (no condensation)

Ambient humidity

4.9m٫s² / 19.6m٫s²

Vibration٫impact resistance

no

Electronic cam

Function

Overvoltage, undervoltage, overheating, overcurrent, overload, overspeed, analog input abnormality,
excessive position deviation, output short circuit, encoder abnormality, regeneration abnormality protection, overtravel  protection, oscillation protection, phase loss protection, etc

Protection function

standard configured

Dynamic brake

RS232: Standard Modbus RTU protocol
EtherCAT: EtherCAT bus communication

Communication function

750W~3.0kW with built-in resistor

Braking resistor

5-digit LED indicator light, power indicator light, 4 operation buttons

Display and operation

no

Output form

Position output

no

Frequency division function

yes

Collector
Z-phase output

no

Analog input

3channels (750Wand below)
5channels (above750W)

Digital input (SI)

I٫O signal

Servo enable, alarm clear, prohibit forward rotation, prohibit reverse rotation, torque limit selection, internal speed selection, mode switching,  pulse input prohibition, zero speed lock, position deviation clearing, internal position step change signal, internal control mode direction

3 channels (belowTkW)
4 channels (11kW and above)

Digital output (SO)

Positioning completed, servo ready, alarm output, torque limit output, same speed detection,  rotation detection, speed reached, brake release output, warning output

Collector open circuit: 200kpps(optocoupler)  Differential input: 500kpps (optocoupler)  (11kW and above supported)

Maximum input pulse frequency

Position control mode

3.3V-5V٫18-24V pulse+direction,
 AB phase pulse, CW٫CCW signal

Pulse command mode

Internal position٫EtherCAT motion bus

Control mode

0~100% (set resolution to 1%)

Feedforward compensation

1~65535 instruction units (set resolution to 1 instruction unit)

 Positioning completed width setting

1٫65530≤B٫A≤65535

Electronic gear ratio

Analog speed control (only supported by TDK2), internal three-stage speed, extemal speed mode

Control mode

Speed Control mode

Low-pass filter, smoothing filter

Command  smoothing mode

no

Voltage range

Analog Input

no

 Input impedance

Internal parameters

Torque limit

When the rated external load changes from 0 to 100%: less than ±0.01% (at rated speed)

Rate of speed change

Rated voltage ±10%: 0.01% (at rated speed)

Environmental temperature 20+25C: less than 0.01% (at rated speed).

Analog torque control (only supported by TDK2), internal torque.

Control mode

Torque control mode

no

Voltage range

Analog input

no

Input impedance

Internal parameters.

speed limit

EtherCAT protocol

Communication protocol

 Bus control
