سروو موتور 400 وات با درایو TDL2

دسته: سروو موتور با درایو TDL2 تتا

پاسخ دینامیکی و کنترل حلقه بسته
پهنای باند حلقه سرعت: تا   2.8 KHz
الگوریتم‌های حذف ارتعاش و تشخیص خودکار فرکانس تشدید
ترمز دینامیکی داخلی استاندارد
مجهز به انکودر مطلق مغناطیسی با 17 بیت رزولوشن
پشتیبانی از پالس خارجی/موقعیت داخلی، سرعت خارجی/سرعت سه قسمتی داخلی، حالت‌های کنترل گشتاور داخلی
قابلیت دریافت پالس بصورت: Pulse+ Direction, AB phase pulse, CW/CCW
پشتیبانی از عملیات Homing با ارائه 8 مدل متفاوت
پشتیبانی ازتوابع تخمین اینرسی بار و حذف فرکانس رزونانس
پشتیبانی از مد Auto tuning
مجهز به نرم افزار کاربرپسند و حرفه‌ای TETA SERVO EDITOR
پشتیبانی از شبکه مدباس RS-232 , RS-485
مجهز به 3 ورودی دیجیتال
مجهز به 3 خروجی دیجیتال
ماکزیمم فرکانس پالس ورودی بصورت open collector 200KPPS
ماکزیمم فرکانس پالس ورودی بصورت تفاضلی 500KPPS
ماکزیمم فرکانس پالس ورودی بصورت Line Drive 2MPPS
موتور با کلاس عایقی F

معرفی

سروو موتور 400 وات با درایو یکی از پرکاربردترین تجهیزات در حوزه اتوماسیون صنعتی است که به دلیل دقت بالا، پاسخ دینامیکی سریع و کنترل حلقه بسته، در صنایع مختلفی مانند CNC، خطوط بسته‌بندی، رباتیک و ماشین‌آلات صنعتی استفاده می‌شود.
اگر قصد خرید سروو 400 وات با عملکرد پایدار و قیمت مناسب را دارید، سروو موتور با درایو TDL2 تتا 400 وات انتخابی حرفه‌ای و مقرون‌به‌صرفه محسوب می‌شود.

مشخصات فنی سروو موتور 400 وات تتا با درایو TDL2

این سروو موتور ۴۰۰ وات تتا با بهره‌گیری از فناوری‌های کنترلی پیشرفته، عملکردی دقیق و بدون لرزش را ارائه می‌دهد:

ویژگی فنی	توضیحات
نوع کنترل	کنترل حلقه بسته با پاسخ دینامیکی سریع
پهنای باند حلقه سرعت	تا 2.8 KHz
الگوریتم کنترلی	حذف ارتعاش و تشخیص خودکار فرکانس تشدید
ترمز داخلی	ترمز دینامیکی داخلی استاندارد
نوع انکودر	انکودر مطلق مغناطیسی
رزولوشن انکودر	17 بیت
حالت‌های کنترلی	موقعیت، سرعت، گشتاور
نوع پالس ورودی	Pulse+Dir / AB Phase / CW-CCW
Homing	پشتیبانی از 8 حالت Homing
Auto Tuning	دارد
تخمین اینرسی بار	پشتیبانی می‌شود
نرم‌افزار	TETA SERVO EDITOR
شبکه ارتباطی	Modbus
پورت‌ها	RS-232 / RS-485
ورودی دیجیتال	3 عدد
خروجی دیجیتال	3 عدد
حداکثر پالس ورودی	تا 2MPPS (Line Drive)
کلاس عایقی موتور	کلاس F

کاربردهای سروو موتور 400 وات اقتصادی تتا سری TDL2

به دلیل دقت حرکتی بالا و قیمت مقرون‌به‌صرفه، این مدل برای کاربردهای زیر بسیار مناسب است:

ماشین‌آلات بسته‌بندی و چاپ
خطوط مونتاژ خودکار و ربات‌های سبک
تجهیزات CNC سبک
نوار نقاله‌های دقیق و سیستم‌های Pick & Place
پروژه‌های آموزشی و صنعتی کم‌هزینه

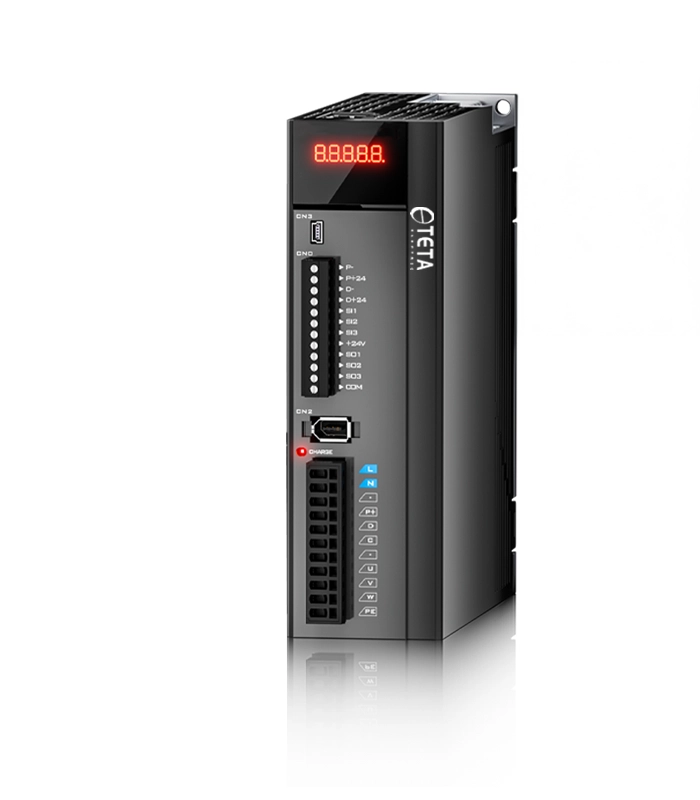

سروو درایو 400 وات تتا سری TDL2

این سروو درایو دارای قابلیت‌های کاربردی زیر است که دسترسی و استفاده را برای کاربران آسان می‌کند:

عیب‌یابی آسان، بهره‌برداری راحت و صرفه‌جویی در زمان نگهداری
طراحی ترمینال مناسب برای کاربری افزایش بهره‌وری سیم‌کشی و کاهش زمان نگهداری
عیب‌یابی آسان، کاهش زمان دیباگ. (کاربران نیازی به تنظیمات پیچیده گین ندارند) عیب‌یابی ساده و راحت است و می‌تواند زمان دیباگ را به‌طور قابل‌توجهی کاهش دهد.

چرا خرید سروو موتور تتا انتخابی هوشمند است؟

پشتیبانی فنی 24 ساعته
تحویل سریع و تأمین قطعات
2 سال گارانتی و 10 سال خدمات پس از فروش
قابلیت خرید پک کامل سروو موتور (موتور + درایو + کابل‌ها)

خرید سروو 400 وات تتا | انتخابی مطمئن برای اتوماسیون صنعتی

اگر به‌دنبال خرید سروو 400 وات با کیفیت بالا، امکانات کنترلی کامل و قیمت رقابتی هستید، این محصول یکی از بهترین گزینه‌ها در بازار ایران است. برای استعلام قیمت سروو موتور ۴۰۰ وات تتا و دریافت مشاوره تخصصی، می‌توانید با کارشناسان فروش ما تماس بگیرید.

تماس با کارشناسان فروش

مشخصات فنی

0.1~3.0	Power range(kW)		Basic specification
Single phase٫three-phase AC200~240V, 50Hz٫60Hz: Three phase AC380V~440V, 50Hz٫60Hz	Input power supply
17bit٫19bit٫23bit communication encoder	Encoder feedback
Three phase full wave rectification IPM, PWM control, sine wave current drive mode	Control method
Operation:-10°C~40 °C (no condensation)٫storage: -20°C~60°C(no condensation)	Ambient temperature	Usage environment
Operation٫Storage: below 90%RH (no condensation)	Ambient humidity
4.9m٫s² / 19.6m٫s²	Vibration٫impact resistance
no	Electronic cam	Function
Overvoltage, undervoltage, overheating, overcurrent, overload, overspeed, analog input abnormality, excessive position deviation, output short circuit, encoder abnormality, regeneration abnormality protection, overtravel protection, oscillation protection, phase loss protection, etc	Protection function
standard configured	Dynamic brake
RS232: Standard Modbus RTU protocol RS485: Standard Modbus RTU protocol	Communication function
750W~3.0kW with built-in resistor	Braking resistor
5-digit LED indicator light, power indicator light, 4 operation buttons	Display and operation
no	Output form	Position output
no	Frequency division function
yes	Collector Z-phase output
no	Analog input
3channels (750Wand below) 5channels (above750W)	Digital input (SI)		I٫O signal
Servo enable, alarm clear, prohibit forward rotation, prohibit reverse rotation, torque limit selection, internal speed selection, mode switching, pulse input prohibition, zero speed lock, position deviation clearing, internal position step change signal, internal control mode direction
3 channels	Digital output (SO)
Positioning completed, servo ready, alarm output, torque limit output, same speed detection, rotation detection, speed reached, brake release output, warning output
Collector open circuit: 200kpps(optocoupler) Differential input: 500kpps (optocoupler)	Maximum input pulse frequency		Position control mode
3.3V-5V٫18-24V pulse+direction, AB phase pulse, CW٫CCW signal	Pulse command mode
External pulse٫internal position	Control mode
0~100% (set resolution to 1%)	Feedforward compensation
1~65535 instruction units (set resolution to 1 instruction unit)	Positioning completed width setting
1٫65530≤B٫A≤65535	Electronic gear ratio
Analog speed control (only supported by TDK2), internal three-stage speed, extemal speed mode	Control mode		Speed Control mode
Low-pass filter, smoothing filter	Command smoothing mode
no	Voltage range	Analog Input
no	Input impedance
Internal parameters	Torque limit
When the rated external load changes from 0 to 100%: less than ±0.01% (at rated speed)	Rate of speed change
Rated voltage ±10%: 0.01% (at rated speed)
Environmental temperature 20+25C: less than 0.01% (at rated speed).
Analog torque control (only supported by TDK2), internal torque.	Control mode		Torque control mode
no	Voltage range	Analog input
no	Input impedance
Internal parameters.	speed limit
no	Communication protocol		Bus control
