راهنمایی فنی خرید سروو موتور TDC2 400 با درایو

دسته: سروو موتور با درایو TDC2 تتا

باند فرکانسی حلقه جریان/موقعیت: تا 3 kHz
حداقل زمان سیکل EtherCAT: تا 250 میکروثانیه برای سنکرون‌سازی با دقت بالا
پایداری در سرعت پایین: با رزولوشن انکدر بالا جهت جلوگیری از نوسانات سرعت (low-speed ripple)
تشخیص خودکار فرکانس تشدید مکانیکی
تضعیف ارتعاش انتهایی در سازه‌های Cantilever
دقت تشخیص فرکانس تشدید: افزایش 50٪ نسبت به نسل قبل
سرعت تشخیص ارتعاشات: کاهش 50٪ در زمان تحلیل نسبت به سری TDC1
ترمز اضطراری دینامیکی داخلی در شرایط آلارم یا قطع برق (short 3-phase to stop rotation)
حفاظت در برابر شرایط اضافه ولتاژ / جریان، اتصال به زمین ، تشخیص خطای فاز ورودی
طراحی بهینه در عملکرد Fail-safe برای محیط‌های صنعتی حساس
CSP، CSV، CST، PP / PV / PT، HM، Touch Probe
پروتکل ارتباطی: EtherCAT با پشتیبانی کامل از CiA 402
سازگار با Masterهای صنعتی: Beckhoff TwinCAT ، Codesys، Omron NJ/NX EtherCAT
رزولوشن انکدر مغناطیسی:(MULTI-TURN) 17-bit
کلاس حفاظتی IP66 / IP67
ساختار یکپارچه جهت کاربردهای محیطی سنگین
پورت‌های EtherCAT: کانکتور صنعتی RJ45
ترمینال‌های نصب سریع و ایمن (Plug-in)
درجه حفاظت بدنه درایو: IP20 (درایو) / IP66 (موتور)

معرفی

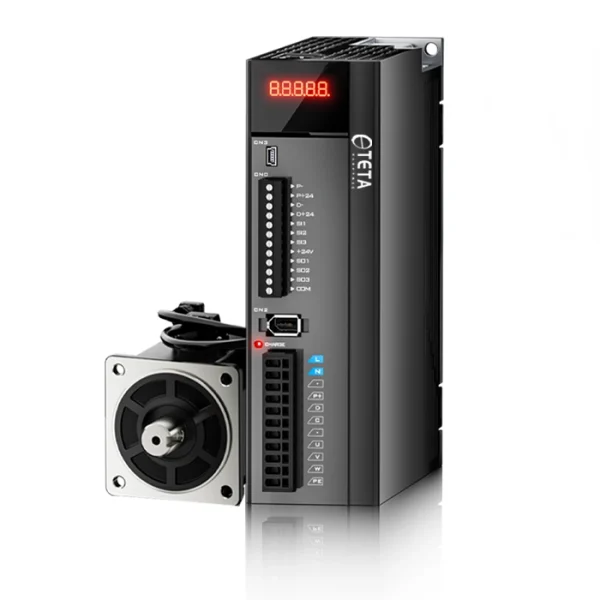

سروو موتور 400 TDC2 چیست؟

سروو موتور 400 TDC2 یکی از جدیدترین سروو موتورهای برند تتا است که با فناوری EtherCAT برای کاربردهای صنعتی دقیق و پرسرعت طراحی شده است. خرید سروو موتور TDC2 از برند تتا گزینه‌ای عالی برای مهندسین و طراحان اتوماسیون صنعتی است، زیرا ترکیبی از کنترل پیشرفته، سرعت پاسخ بسیار بالا و حفاظت کامل در برابر شرایط محیطی را ارائه می‌دهد.

با پشتیبانی از پروتکل ارتباطی EtherCAT و استاندارد CiA 402، این سروو موتور به‌راحتی با کنترلرهای صنعتی مانند Beckhoff TwinCAT، Codesys و Omron NJ/NX یکپارچه می‌شود. خرید سروو موتور تتا سری TDC2 باعث می‌شود بهترین عملکرد در سیستم‌های دقیق صنعتی حاصل شود

ویژگی‌ها و مشخصات فنی سروو موتور TDC2 400 وات

در ادامه، مشخصات فنی سروو موتور TDC2 400 را مشاهده می‌کنید:

ویژگی	مقدار
توان خروجی	400W
ولتاژ تغذیه	220V
باند فرکانسی حلقه جریان/موقعیت	تا 3kHz
حداقل زمان سیکل EtherCAT	تا 250µs
پایداری در سرعت پایین	رزولوشن بالای انکدر
کلاس حفاظتی موتور	IP66 / IP67
ترمز اضطراری داخلی	دارد
مدهای کنترلی	CSP, CSV, CST, PP/PV/PT, HM, Touch Probe

کاربردهای سروو موتور 400 وات با درایو TDC2

سروو موتور TDC2 400 برای سیستم‌های اتوماسیون پیشرفته و ماشین‌آلاتی که نیاز به هماهنگی دقیق و پاسخ سریع دارند، انتخابی مناسب است. برخی از کاربردها عبارتند از:

دستگاه‌های CNC و برش لیزری دقیق
ربات‌های صنعتی و خطوط مونتاژ هوشمند
ماشین‌آلات بسته‌بندی و پرکن اتوماتیک
سیستم‌های انتقال مواد با کنترل سرعت بالا
تجهیزات اندازه‌گیری و کنترل موقعیت دقیق (Positioning Systems)

برای مشاهده سایر مدل‌ها و انجام خرید سروو موتور TDC2، به صفحه سروو موتورها مراجعه کنید.

قیمت و خرید سروو موتور 400 TDC2

برای خرید سروو موتور 400 TDC2 می‌توانید فرم سفارش را تکمیل کرده یا با کارشناسان فروش تتا تماس بگیرید. تیم فنی ما آماده است تا با بررسی نیازهای صنعتی شما، بهترین گزینه را معرفی کند.

برای استعلام قیمت سروو موتور TDC2 400 و دریافت مشاوره تخصصی، با واحد فروش تماس بگیرید.

چرا انتخاب سروو موتور 400 TDC2 مطمئن است؟

برند تتا با سال‌ها تجربه در حوزه اتوماسیون صنعتی، یکی از معتبرترین گزینه‌ها برای خرید سروو موتور 400 TDC2 در ایران محسوب می‌شود.

دلایل انتخاب برند تتا:

پشتیبانی فنی 24 ساعته توسط کارشناسان متخصص
تأمین سریع قطعات و محصولات در کوتاه‌ترین زمان
2 سال گارانتی رسمی برای اطمینان از عملکرد پایدار
10 سال خدمات پس از فروش برای پشتیبانی بلندمدت صنعتی

با خرید سروو موتور تتا، شما نه تنها یک محصول باکیفیت، بلکه یک همراه فنی مطمئن برای سال‌ها تولید بی‌وقفه در اختیار خواهید داشت.

سوالات متداول درباره سروو موتور 400 TDC2

سروو موتور تتا TDC2 برای چه کاربردهایی مناسب است؟

سیستم‌های CNC، رباتیک، بسته‌بندی و کنترل موقعیت دقیق

آیا این محصول گارانتی دارد؟

بله، شامل 2 سال گارانتی رسمی و 10 سال خدمات پس از فروش می‌شود.

چطور می‌توان قیمت روز را دریافت کرد؟

برای اطلاع از قیمت به‌روز و سفارش خرید سروو موتور 400 TDC2، با کارشناسان فروش تماس بگیرید.

مشخصات فنی

0.1~45.0٫0.1~32.0	Power range(kW)		Basic specification
Single phase٫three-phase AC200~240V, 50Hz٫60Hz: Three phase AC380V~440V, 50Hz٫60Hz	Input power supply
17bit٫19bit٫23bit communication encoder	Encoder feedback
Three phase full wave rectification IPM, PWM control, sine wave current drive mode	Control method
Operation:-10°C~40 °C (no condensation)٫storage: -20°C~60°C(no condensation)	Ambient temperature	Usage environment
Operation٫Storage: below 90%RH (no condensation)	Ambient humidity
4.9m٫s² / 19.6m٫s²	Vibration٫impact resistance
no	Electronic cam	Function
Overvoltage, undervoltage, overheating, overcurrent, overload, overspeed, analog input abnormality, excessive position deviation, output short circuit, encoder abnormality, regeneration abnormality protection, overtravel protection, oscillation protection, phase loss protection, etc	Protection function
standard configured	Dynamic brake
RS232: Standard Modbus RTU protocol EtherCAT: EtherCAT bus communication	Communication function
750W~3.0kW with built-in resistor	Braking resistor
5-digit LED indicator light, power indicator light, 4 operation buttons	Display and operation
no	Output form	Position output
no	Frequency division function
yes	Collector Z-phase output
no	Analog input
3channels (750Wand below) 5channels (above750W)	Digital input (SI)		I٫O signal
Servo enable, alarm clear, prohibit forward rotation, prohibit reverse rotation, torque limit selection, internal speed selection, mode switching, pulse input prohibition, zero speed lock, position deviation clearing, internal position step change signal, internal control mode direction
3 channels (belowTkW) 4 channels (11kW and above)	Digital output (SO)
Positioning completed, servo ready, alarm output, torque limit output, same speed detection, rotation detection, speed reached, brake release output, warning output
Collector open circuit: 200kpps(optocoupler) Differential input: 500kpps (optocoupler) (11kW and above supported)	Maximum input pulse frequency		Position control mode
3.3V-5V٫18-24V pulse+direction, AB phase pulse, CW٫CCW signal	Pulse command mode
Internal position٫EtherCAT motion bus	Control mode
0~100% (set resolution to 1%)	Feedforward compensation
1~65535 instruction units (set resolution to 1 instruction unit)	Positioning completed width setting
1٫65530≤B٫A≤65535	Electronic gear ratio
Analog speed control (only supported by TDK2), internal three-stage speed, extemal speed mode	Control mode		Speed Control mode
Low-pass filter, smoothing filter	Command smoothing mode
no	Voltage range	Analog Input
no	Input impedance
Internal parameters	Torque limit
When the rated external load changes from 0 to 100%: less than ±0.01% (at rated speed)	Rate of speed change
Rated voltage ±10%: 0.01% (at rated speed)
Environmental temperature 20+25C: less than 0.01% (at rated speed).
Analog torque control (only supported by TDK2), internal torque.	Control mode		Torque control mode
no	Voltage range	Analog input
no	Input impedance
Internal parameters.	speed limit
EtherCAT protocol	Communication protocol		Bus control
